Easy VPN

[coolman]

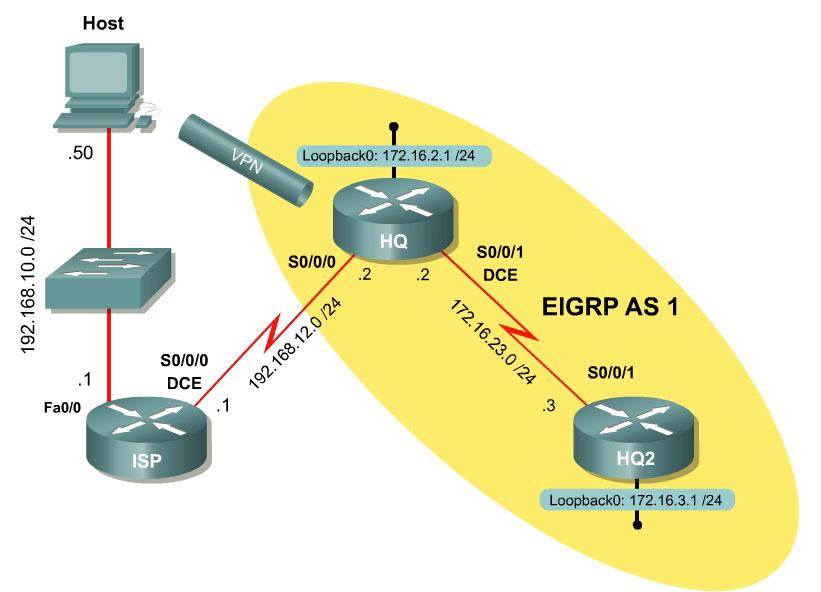

Minh co mo hinh nhu trong file dinh kem, cau hinh Easy VPN tren dynamips, PC su dung VPN Client ket noi voi HQ, minh get duoc IP duoc cap tu day IP loopback cua HQ, nhung khong hieu sao khong the ping duoc den loopback cua HQ va mang local HQ va HQ2. Day la 1 so thong so cua minh: (Minh da thay doi lop mang 192.168.10.0/24 --> 192.168.0.0/24)
-----------------------------------------------------------------------
Active Routes tren PC:
-----------------------------------------------------------------------
Network Destination Netmask Gateway Interface Metric
0.0.0.0 0.0.0.0 192.168.0.1 192.168.0.103 30
127.0.0.0 255.0.0.0 On-link 127.0.0.1 306
127.0.0.1 255.255.255.255 On-link 127.0.0.1 306
127.255.255.255 255.255.255.255 On-link 127.0.0.1 306
172.16.0.0 255.255.0.0 172.16.2.1 172.16.2.103 100
172.16.2.0 255.255.255.0 On-link 172.16.2.103 286
172.16.2.103 255.255.255.255 On-link 172.16.2.103 286
172.16.2.255 255.255.255.255 On-link 172.16.2.103 286
192.168.0.0 255.255.255.0 On-link 192.168.0.103 286
192.168.0.1 255.255.255.255 On-link 192.168.0.103 100
192.168.0.103 255.255.255.255 On-link 192.168.0.103 286
192.168.0.255 255.255.255.255 On-link 192.168.0.103 286
192.168.12.0 255.255.255.0 192.168.0.11 192.168.0.103 31
192.168.12.2 255.255.255.255 192.168.0.11 192.168.0.103 100
224.0.0.0 240.0.0.0 On-link 127.0.0.1 306
224.0.0.0 240.0.0.0 On-link 192.168.0.103 286
224.0.0.0 240.0.0.0 On-link 172.16.2.103 286
255.255.255.255 255.255.255.255 On-link 127.0.0.1 306
255.255.255.255 255.255.255.255 On-link 192.168.0.103 286
255.255.255.255 255.255.255.255 On-link 172.16.2.103 286

----------------------------------------------------
route tren ISP:
----------------------------------------------------
Gateway of last resort is not set

C 192.168.12.0/24 is directly connected, Serial1/0
C 192.168.0.0/24 is directly connected, FastEthernet0/0

------------------------------------------------------
route tren HQ
-----------------------------------------------------
C 192.168.12.0/24 is directly connected, Serial1/0
172.16.0.0/16 is variably subnetted, 4 subnets, 2 masks
C 172.16.23.0/24 is directly connected, Serial1/1
C 172.16.2.0/24 is directly connected, Loopback0
D 172.16.3.0/24 [90/2297856] via 172.16.23.3, 00:21:12, Serial1/1
S 172.16.2.103/32 [1/0] via 0.0.0.0, Virtual-Access2
S* 0.0.0.0/0 [1/0] via 192.168.12.1
--------------------------------------------------------
route tren HQ2
----------------------------------------------------------
Gateway of last resort is 172.16.23.2 to network 0.0.0.0

172.16.0.0/16 is variably subnetted, 4 subnets, 2 masks
C 172.16.23.0/24 is directly connected, Serial1/0
D 172.16.2.0/24 [90/2297856] via 172.16.23.2, 00:21:58, Serial1/0
C 172.16.3.0/24 is directly connected, Loopback0
D EX 172.16.2.103/32 [170/297756416] via 172.16.23.2, 00:21:58, Serial1/0
D*EX 0.0.0.0/0 [170/2681856] via 172.16.23.2, 00:21:58, Serial1/0

Nho dan anh huong dan.

[nguyenquocle]

Bạn cho mình xem thêm cấu hình VPN trên router, box "route detail" sau khi VPN client kết nối thành công đến router, các câu lệnh "show crypto isa sa", "show crypto ipsec sa" nha bạn.

Mình sẽ cố gắng giúp bạn

[coolman]

Hi anh Le, sorry vi may hom nay ban qua hok tra loi kip, day la cac thong tin nhu anh yeu cau:( vi cau hinh lai LAB cho nen ip cua PC thay doi tu 192.168.0.103 --> 192.168.0.101)
---------------------------------------------
R2#sh crypto isakmp sa
IPv4 Crypto ISAKMP SA
dst src state conn-id slot status
192.168.12.2 192.168.0.101 QM_IDLE 1001 0 ACTIVE

IPv6 Crypto ISAKMP SA
---------------------------------------
R2#sh crypto ipsec sa

interface: Virtual-Access2
Crypto map tag: Virtual-Access2-head-0, local addr 192.168.12.2

protected vrf: (none)
local ident (addr/mask/prot/port): (0.0.0.0/0.0.0.0/0/0)
remote ident (addr/mask/prot/port): (172.16.2.100/255.255.255.255/0/0)
current_peer 192.168.0.101 port 60724
PERMIT, flags={origin_is_acl,}
#pkts encaps: 0, #pkts encrypt: 0, #pkts digest: 0
#pkts decaps: 0, #pkts decrypt: 0, #pkts verify: 0
#pkts compressed: 0, #pkts decompressed: 0
#pkts not compressed: 0, #pkts compr. failed: 0
#pkts not decompressed: 0, #pkts decompress failed: 0
#send errors 0, #recv errors 0

local crypto endpt.: 192.168.12.2, remote crypto endpt.: 192.168.0.101
path mtu 1500, ip mtu 1500, ip mtu idb Serial1/0
current outbound spi: 0x2317C6DB(588760795)

inbound esp sas:
spi: 0x3E27AE37(1042787895)
transform: esp-3des esp-sha-hmac ,
in use settings ={Tunnel, }
conn id: 1, flow_id: SW:1, crypto map: Virtual-Access2-head-0
sa timing: remaining key lifetime (k/sec): (4522965/3385)
IV size: 8 bytes
replay detection support: Y
Status: ACTIVE

inbound ah sas:

inbound pcp sas:

outbound esp sas:
spi: 0x2317C6DB(588760795)
transform: esp-3des esp-sha-hmac ,
in use settings ={Tunnel, }
conn id: 2, flow_id: SW:2, crypto map: Virtual-Access2-head-0
sa timing: remaining key lifetime (k/sec): (4522965/3383)
IV size: 8 bytes
replay detection support: Y
Status: ACTIVE

outbound ah sas:

outbound pcp sas:
------------------------------------

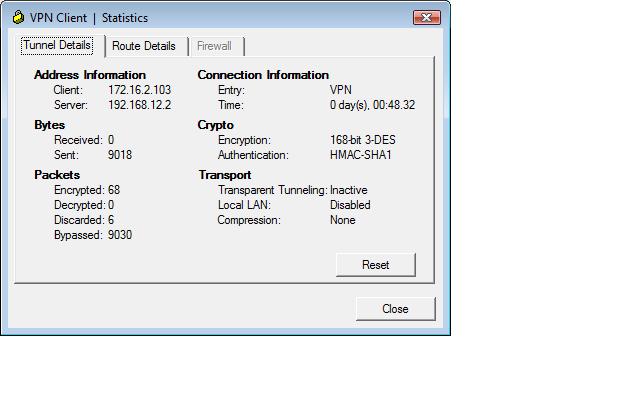

Thong tin tren PC client sau khi get duoc IP tu HQ:
-------------------------------------
Ethernet adapter Local Area Connection 3:

Connection-specific DNS Suffix . :
Link-local IPv6 Address . . . . . : fe80::71df:75a6:342:6b47%19
IPv4 Address. . . . . . . . . . . : 172.16.2.100
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . :

Ethernet adapter Local Area Connection 2:

Media State . . . . . . . . . . . : Media disconnected
Connection-specific DNS Suffix . :

Wireless LAN adapter Wireless Network Connection:

Connection-specific DNS Suffix . :
Link-local IPv6 Address . . . . . : fe80::8994:ebb9:4d7c:414c%15
IPv4 Address. . . . . . . . . . . : 192.168.0.101
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . : 192.168.0.1
--------------------------------------------------------
Thanks.

[nguyenquocle]

làm trên dynamic không chính xác như mong đợi đâu bạn, nhất là kết hợp cùng với các phần mềm VMWARE để giả lập PC nếu bạn đang dùng trong mô hình này, tốt nhất là làm lab thật, trên PC client bạn đừng tạo thêm nhiều route quá trong mô hình này bạn chỉ cần có 1 đường default route đến 192.168.0.1 là bắt buộc ,còn lại bạn chỉ cần thêm 1 route đến 192.168.12.0 thông qua gateway là được rồi.
Nếu chưa giải quyết được vấn đề thì post tiếp cấu hình VPN trên HQ. Mình sẽ cố gắng giúp bạn.

[coolman]

oh nhu vay la su dung dynamip de cau hinh easy vpn thi khong hoat dong dc ah??? Minh chi co dynamips thoi, khong co system that de lam, nhu vay la bo tay roi!!! Minh thu cau hinh bang CLI lan ca SDM nhung ket qua van giong nhau??? Bo tay voi easy vpn nay roi...Dung la hok EASY ti nao! hehehe. Ah tien the ban co tai lieu nao ve WIMAX ko? shared voi minh dc hok? cty minh dang co du an lam ve wimax nhung minh chua bit nhieu ve no... Thanks ban nhe...

[quangvn1986]

Bạn tham khảo từng bước thực hiện bài lab Easy VPN này xem có giải quyết được vấn đề của bạn không?

[coolman]

Bạn tham khảo từng bước thực hiện bài lab Easy VPN này xem có giải quyết được vấn đề của bạn không?

Thanks bạn nhe, bài lab bạn đưa ra cũng là bài lab mình đang gặp problem đo bạn.
