intra - inter area route

[Guest]

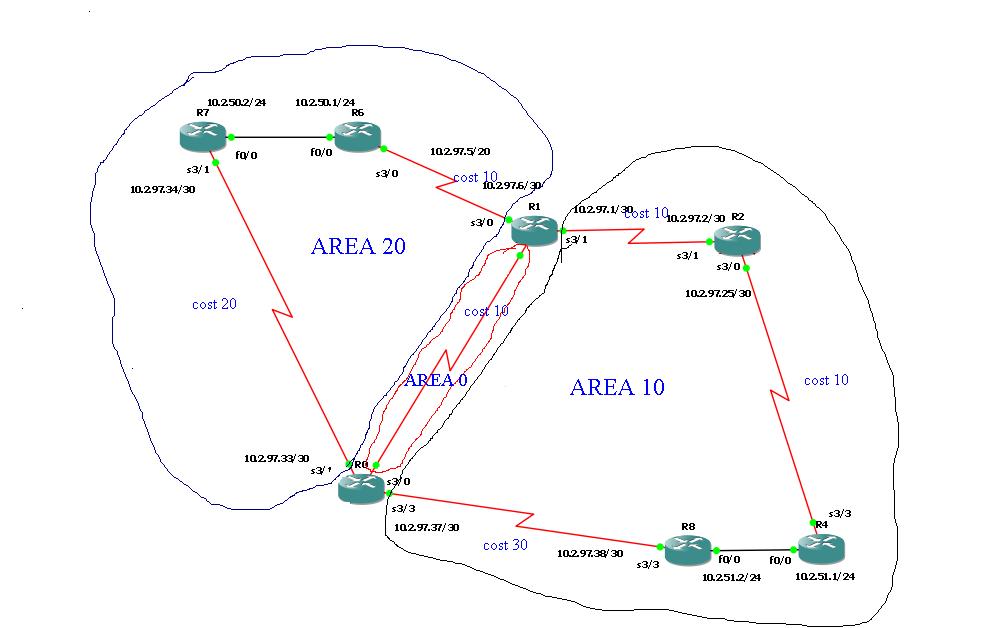

Mọi người xem giúp mình với, mình load balancing bằng ospf, mình muốn đi đến mạng 50 và 51 trên 2 đường. Tuy nhiên do các vùng khác nhau nên trên router R0 vẫn không load được balancing . Cu thể đi đến mạng 10.2.50.0 thì chạy trên đường 10.2.97.34 chứ không load balancing được trên 2 đường 97.34 và đi qua R1, tương tự mạng 10.2.51.0 cũng chỉ đi qua được đường 10.2.97.38 chứ không load balancing trên đường qua R1 nữa. Mấy bạn giúp mình cấu hình sao cho nó load balancing được với. Cám ơn nhiều

[code]

sao không thấy ai hết vậy. Các bác giúp mình với

[dangquangminh]

bạn đang đứng ở router nào?

[myquartz]

Có 1 nguyên tắc của OSPF là: Area Border Router sẽ không bao giờ học các route của area khác 0 mà nó có link trực tiếp tới, mà route đó được quảng bá từ link với area 0. Như trong hình của bạn, R0 sẽ không tiếp nhận route về area 20 (trong đó có mạng 10.2.50) từ R1 quảng bá qua area 0, do area 20 nó được nối trực tiếp với nó rồi. Do đó R0 sẽ chỉ biết route tới mạng 50 đến từ R7 mà thôi.
Tốt nhất bạn nên hợp thành 1 area duy nhất là area 0, việc học route giữa các router sẽ bình đằng nhau.

[code]

Em đang đứng ở R0. Mình không thể hợp thanh 1 area được vì có rất nhiều router

[Mr.LeVy]

Mọi người xem giúp mình với, mình load balancing bằng ospf, mình muốn đi đến mạng 50 và 51 trên 2 đường. Tuy nhiên do các vùng khác nhau nên trên router R0 vẫn không load được balancing . Cu thể đi đến mạng 10.2.50.0 thì chạy trên đường 10.2.97.34 chứ không load balancing được trên 2 đường 97.34 và đi qua R1, tương tự mạng 10.2.51.0 cũng chỉ đi qua được đường 10.2.97.38 chứ không load balancing trên đường qua R1 nữa. Mấy bạn giúp mình cấu hình sao cho nó load balancing được với. Cám ơn nhiều

Bạn nên để ý rằng, mạng 10.2.50.0/24 được biết bởi
R0 : intra-area
R1 : intra-area

Nếu R0 mất kết nối với AREA 20 thì nó sẽ học mạng 10.2.50.0/24 thông qua R1, lúc này là inter-area.

Mà giữa intra & inter thì bạn biết cái nào ưu tiên hơn rồi chứ. Vậy thì làm sao mà load balancing đây.

Như vậy, chúng ta thử tìm xem có giải pháp nào ko nha. Nếu có 1 giải pháp nào đó thì chắc chắn rằng route học trên R1 & R0 giống nhau cho cả trường hợp R0 hay R1 có hoặc không có kết nối với AREA 20.
Ví dụ ta gọi đó code route là XYZ thì ta có
R0: XYZ 10.2.50.0/24
R1: XYZ 10.2.50.0/24

Nếu R0 mất kết nối với AREA 20
R0 : XYZ 10.2.50.0/24 from R1
R1 : XYZ 10.2.50.0/24

Nếu R1 mất kết nối với AREA 20
R0 : XYZ 10.2.50.0/24
R1 : XYZ 10.2.50.0/24 from R0

Từ đó bạn dễ dàng nhận ra XYZ chính là external (E1 or E2). Hãy tìm hiểu sự khác nhau giữa E1 & E2 rồi bạn sẽ tìm thấy giải pháp trong trường hợp này.

Tuy nhiên giải pháp không chắc là tối ưu vì bản thân kiến trúc mạng đã không tối ưu rồi.

[phamminhtuan]

Chào anh LeVy

Em cũng thấy suy luận của anh hoàn toàn logic, nhưng khi làm thực tế thì không phải vậy.
+ Ở đây cho dù cùng O E1, cùng cost trong bảng routing => vẫn chọn đi qua đường ngắn nhất (tức tới trực tiếp R7). Ở đây điều kiện mình nối toàn Fast Ethernet cho nhanh.
+ Hoặc cùng O E2, cùng cost (20), cùng luôn cost đến ASBR {từ ABR sinh ra}
Vẫn chọn đường ngắn nhất qua R7.


R0#sh ip os database external

OSPF Router with ID (12.0.0.10) (Process ID 1)

Type-5 AS External Link States

Routing Bit Set on this LSA
LS age: 627
Options: (No TOS-capability, DC)
LS Type: AS External Link
Link State ID: 2.0.0.0 (External Network Number )
Advertising Router: 2.2.2.2
LS Seq Number: 80000001
Checksum: 0x9105
Length: 36
Network Mask: /8
Metric Type: 2 (Larger than any link state path)
TOS: 0
Metric: 20
Forward Address: 0.0.0.0
External Route Tag: 0



R0#sh ip os database external

OSPF Router with ID (12.0.0.10) (Process ID 1)

Type-5 AS External Link States

Routing Bit Set on this LSA
LS age: 523
Options: (No TOS-capability, DC)
LS Type: AS External Link
Link State ID: 2.0.0.0 (External Network Number )
Advertising Router: 2.2.2.2
LS Seq Number: 80000001
Checksum: 0x9105
Length: 36
Network Mask: /8
Metric Type: 2 (Larger than any link state path)
TOS: 0
Metric: 20
Forward Address: 0.0.0.0
External Route Tag: 0



R0#sh ip os database asbr-summary

OSPF Router with ID (12.0.0.10) (Process ID 1)

Summary ASB Link States (Area 0)

LS age: 87
Options: (No TOS-capability, DC, Upward)
LS Type: Summary Links(AS Boundary Router)
Link State ID: 2.2.2.2 (AS Boundary Router address)
Advertising Router: 12.0.0.10
LS Seq Number: 80000001
Checksum: 0x9486
Length: 28
Network Mask: /0
TOS: 0 Metric: 2

LS age: 341
Options: (No TOS-capability, DC, Upward)
LS Type: Summary Links(AS Boundary Router)
Link State ID: 2.2.2.2 (AS Boundary Router address)
Advertising Router: 13.0.0.1
LS Seq Number: 80000002
Checksum: 0xB56D
Length: 28
Network Mask: /0
TOS: 0 Metric: 2

R0#sh ip protocols
Routing Protocol is "ospf 1"
Outgoing update filter list for all interfaces is not set
Incoming update filter list for all interfaces is not set
Router ID 12.0.0.10
It is an area border router
Number of areas in this router is 2. 2 normal 0 stub 0 nssa
Maximum path: 4
Routing for Networks:
10.0.0.10 0.0.0.0 area 0
12.0.0.10 0.0.0.0 area 1
Routing Information Sources:
Gateway Distance Last Update
2.2.2.2 110 00:01:36
13.0.0.1 110 00:01:36
Distance: (default is 110)

R0#sh ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

O E2 2.0.0.0/8 [110/20] via 12.0.0.2, 00:04:58, FastEthernet0/1 (F0/1 nối R7)
O 23.0.0.0/8 [110/3] via 12.0.0.2, 00:04:58, FastEthernet0/1
C 10.0.0.0/8 is directly connected, FastEthernet0/0
C 12.0.0.0/8 is directly connected, FastEthernet0/1
O 13.0.0.0/8 [110/4] via 12.0.0.2, 00:04:58, FastEthernet0/1

Cho nên có thể kết luận khả năng loadbalance của bạn Code không thực hiện được trừ phi cùng area đối với yêu cầu của bạn như trên.

[code]

Đúng thật là với sơ đồ trên thì load balancing ospf không chạy được nhưng do kiến thức mình còn yếu kém nên mình không biết ở cấp độ cao hơn thì ospf có giải quyết được không
Còn mình thấy có thể load balancing bằng cách dùng cho các mạng 50.0/25 và 51.0/24 làm external network và redistribute connect subnet hoặc do mình dùng GLBP ở các mạng 50.0 và 51.0 nên có thể NAT và thực hiện route-map để chọn đường đi load balancing
